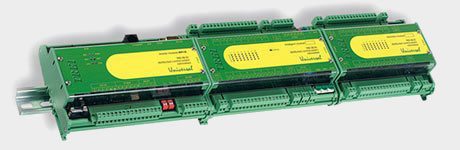

Контроллер TREI-5В-05 предназначен для построения систем автоматизированного управления технологическими процессами различной степени сложности. Позволяет выполнять сбор и обработку информации с первичных приборов, а также формировать управляющие воздействия для исполнительных устройств.
Контроллер TREI-5В-05 – это экономичное решение для различных отраслей промышленности, позволяющее решать широкий круг задач.

АТТЕСТОВАННОЕ СРЕДСТВО ИЗМЕРЕНИЯ

  • полный перечень стандартных сигналов ввода/вывода для промышленных применений;
  • защита входных цепей от перегрузок;
  • полная гальваническая изоляция не менее 1500 В;
  • широкий диапазон условий эксплуатации;
  • современная высоконадёжная элементная база;
  • простая и удобная в обслуживании конструкция;
  • комплектация проектным путём "под заказ" потребителя – возможность построения оптимальных для конкретного объекта систем контроля и управления.

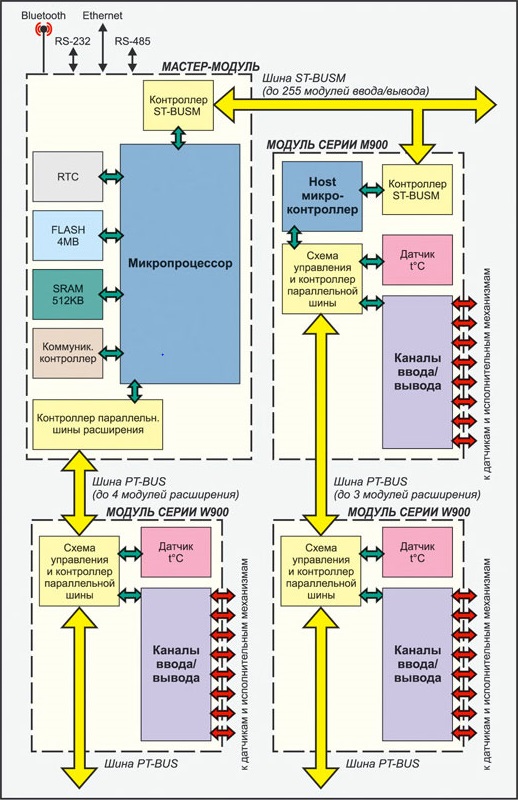

КОНФИГУРАЦИЯ TREI 5B-05

    В состав контроллера входят следующие модули:
  • Мастер-модуль М911Е предназначен для сбора информации с модулей ввода/вывода (серия M900 и W900), ее обработки и выдачи управляющих воздействий. Связь с верхним уровнем осуществляется посредством интерфейса Ethernet.
  • Серия M900 – интеллектуальные модули ввода/вывода. Содержат в своем составе управляющий микропроцессор, каналы ввода/вывода и энергонезависимую память. Модули серии M900 выполняют функции ввода/вывода аналоговых, дискретных и импульсных сигналов, а также выполняют первичную обработку информации или могут полностью выполнять функции локального контроллера по управлению каким-либо объектом.
  • Серия W900 – модули расширения ввода/вывода Содержат набор каналов ввода/вывода и предназначены для наращивания числа каналов для модулей серии M900.

ИСПОЛНЕНИЕ

  • контроллер имеет общепромышленное исполнение;
  • монтаж на стандартную DIN-рейку в напольных и навесных шкафах с односторонним и двустороннем доступом, со стеклянными и металлическими дверями.

СОСТАВ

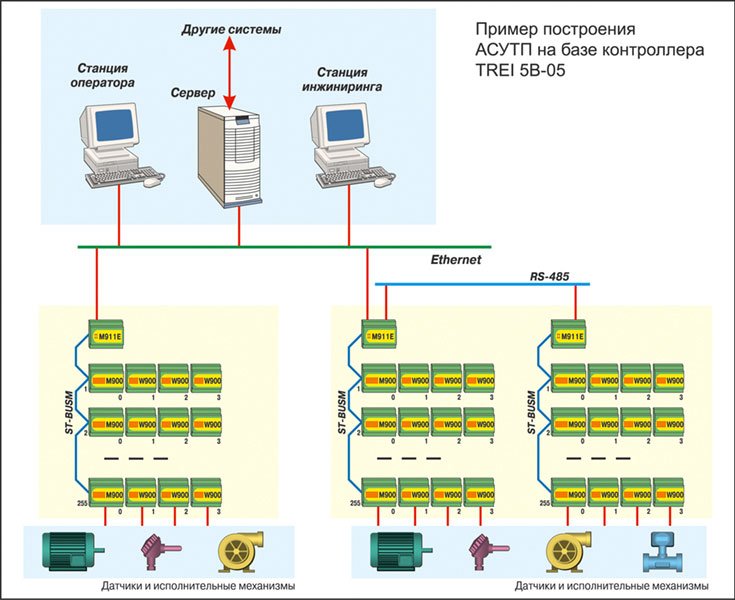

ВАРИАНТЫ КОМПОНОВКИ

ФУНКЦИИ, ОСОБЕННОСТИ, ГАРАНТИИ ПОСТАВЩИКА, КОНСТРУКТИВЫ

    Контроллер TREI 5В-05 – это компактное многофункциональное устройство автоматического контроля, измерения и управления:
  • обеспечивает непосредственный ввод и преобразование всех типов аналоговых и дискретных сигналов;
  • измеряет и нормирует принятые сигналы;
  • формирует управляющие воздействия под любые исполнительные механизмы;
  • обеспечивает запись и хранение программ и данных пользователя на FLASH-диске и в статическом ОЗУ;
  • технологическое программирование в стандарте МЭК-61131-3;
  • обладает мощной программно-аппаратная самодиагностикой;
  • монтаж на стандартную DIN-рейку;
  • простая интеграция в качестве модулей расширения и интеллектуальных УСО в системы на базе контроллеров TREI 5B-04;
  • развитая система диагностики и сервиса;
  • полная библиотека алгоритмов управления и регулирования;
  • питание от +24V;
  • возможность питания от двух независимых шин (резервирование питания непосредственно в модулях);
  • параллельная шина PT-BUS, позволяющая наращивать число каналов ввода/вывода для модулей серии M900;
  • интерфейсы: Ethernet 10/100, Bluetooth, RS485/232;
  • улучшенный интерфейс ST-BUSM;
  • обмен с удаленными модулями УСО, с возможностью дублирования, скорость до 2,5 Мбод;
  • непосредственное подключение каналов вода/вывода, в том числе и 220 V АС;
  • 100% гальваническая развязка 1500 V;
  • поддержка до 6000 физических каналов ввода-вывода;
  • температура эксплуатации от -60 до +60 °С.

Поставка устройств потребителю производится со склада TREI-Караганда. Фирма обеспечивает гарантийное и сервисное обслуживание установленных устройств и по согласованию с потребителями организует их сопровождение и послегарантийное обслуживание.

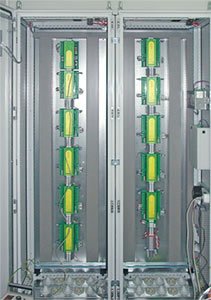

По желанию заказчика фирма TREI-Караганда обеспечивает комплектную поставку контроллеров в специальных конструктивах – шкафах со степенью защиты до IP65 (ГОСТ 14254-80). Предусмотрена широкая номенклатура навес-ных и напольных шкафов с односторонним и двухсторонним доступом, со стеклянными и металлическими дверями.
Возможно секционирование (наращивание) шкафов с установленными в них контроллерами.
В шкаф с контроллерами дополнительно могут устанавливаться: кондиционеры, вентиляторы, лампы освещения, принадлежности для мон-тажа кабелей (клеммники, кабелегоны и пр.).
Возможна установка дополнительных блоков питания внешних цепей и вторичной аппаратуры потребителя.

ОБЩИЕ ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

Количество каналов ввода/вывода: до 6000
Количество модулей ввода/вывода: M900 на каждую линию ST-BUSM: до 255
W900, подключаемых к мастер-модулю по шине PT-BUS: до 4
W900, подключаемых к интеллектуальному модулю по шине PT-BUS: до 3
Энергонезависимая SRAM-память (M911E), КБ: 512
FLASH-память для приложения (M911E), МБ: 4
Энергонезависимая FRAM-память для хранения переменных данных (серия M900), КБ: 8 / 16
Объем статической SRAM (M902E), Mб: 1
Объем динамической SDRAM (M902E), Mб: 64 или 256
Тип и объем Флэш-диска (M902E), Mб: chip DISK-IDE (от 32Mб до 2 Гб)
Шина ST-BUSM: физическая шина: RS-485
режимы работы: полный дуплекс, полудуплекс, полудуплекс с дублированием
скорость обмена, кбит/с: 2,4 / 9,6 / 19,2 / 115 / 250 / 625 / 1250 / 2500
Максимальная длина шины ST-BUSM без повторителей, м: 1200
Индикация входов/выходов: по каждому каналу
Встроенные энергонезависимые часы реального времени (RTC): есть
Каналы связи с внешними устройствами: RS-232, RS-485, Ethernet, Bluetooth
Конструктивное исполнение: монтаж на стандартную DIN-рейку
Электрическая прочность изоляции относительно цепей питания, В: для цепей каналов ввода/вывода: до 1500
для цепей шин ST-BUSM и RS-485: не менее 1000
Наработка на отказ, часов: не менее 150 000
Степень защиты оболочки (по ГОСТ 14254): IP20
