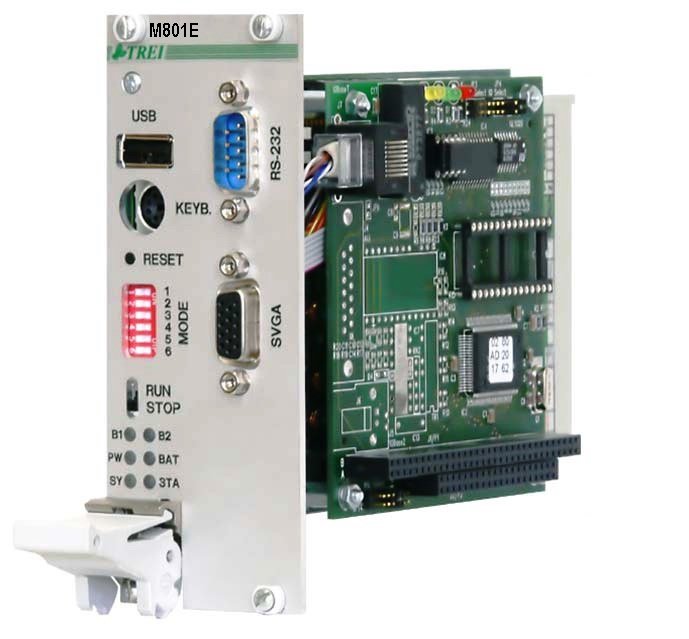

Мастер-модуль M801E - основной модуль в структуре устройства TREI-5B-02.
Модуль предназначен для сбора информации с каналов ввода, программнологической обработки полученной информации и выдачи управляющих воздействий вканалы вывода, а также для организации и поддержания различных коммуникационных протоколов при использовании устройств в сложных комплексах АСУТП.

    Модуль определяет вычислительные и сетевые ресурсы устройства и включает в себя:
  • процессорный блок (CPU). Отдельная плата в стандарте PC104;
  • видеоадаптер (отдельная плата в стандарте PC104 или на плате CPU) (опционально);
  • коммуникационный адаптер Ethernet или др. (отдельная плата в стандарте PC104) (опционально);
  • гальванически развязанный канал RS485/RS232 (опционально);
  • стандартный внутренний интерфейс PC104;
  • устройство шины ST BUS;
  • статическое энергонезависимое ОЗУ и Flash-диск;
  • инфракрасный порт;
  • сторожевой таймер (WATCHDOG).

Общие технические характеристики M801E

Вычислительная мощность процессора: 386 / 486 / Pentium
Объем статического ОЗУ, MБ: 1
Тип и объем Флэш-диска, MБ: DiskOnChip (M-Systems), 32 (жестко запаяный), 8-384 (установленный в разъеме)
Тип внешней коммуникационной шины: Промышленный Ethernet
Внутренний процессорный интерфейс: PC/104
Внутренняя шина ввода/вывода: ST BUS
Физическая реализация шины ST BUS: Интерфейс RS-485 (полный дуплекс/полудуплекс)
Скорость обмена по шине ST BUS, кбит/c: 1,2 / 2,4 / 9,6 / 19,2 / 115,2 / 250 / 625 / 1250
Количество модулей на шине PC/104: До 3-х
Количество модулей на шине ST BUS: До 62
Максимальная длина шины ST BUS, м: 1200
Возможность резервирования мастер-модуля: 100 %-е резервирование
Возможность подключения стандартного монитора: имеется
Возможность подключения клавиатуры PS/2: имеется
Контроль работоспособности: WATCHDOG таймер (1,7 с)
Электрическая прочность изоляции относительно цепей питания, В: для цепей шин ST BUS: не менее 1000
для интерфейса RS485/RS232 (COM CPU): не менее 1000
Напряжение питания модуля, В: 5 / 12
