Мезонин-модули

Целесообразность производства модулей измерительных TREI-5B-М, как средства измерений, подтверждена многолетней (начиная с 1995 г.) практикой применения устройств программного управления TREI-5B-xx, носителем метрологических характеристик которых является лишь один компонент - измерительные модули.
Первоначально сертификат об утверждении типа средств измерений был получен на ПЛК TREI-5B-00 в целом, как средство измерений, имеющее определенный спецификацией поставки набор измерительных модулей. Такое средство измерений поставлялось на объект и эксплуатировалось как комплектное изделие. Однако в ходе эксплуатации у потребителя постоянно возникала необходимость частичной перекомпоновки устройства программного управления, т.е. замены одних типов измерительных модулей на другие. Например, замена модуля дискретного ввода сигналов электроконтактного манометра на измерительный модуль аналогового ввода сигнала 4…20 мА аналогового датчика давления; замена измерительного модуля ввода сигналов термопары на измерительный модуль ввода сигналов термометров сопротивления.
В соответствии с требованиями действующей нормативной документации для реализации каждой такой замены пользователь должен был приглашать представителя органа государственной метрологической службы и производить поверку ПЛК TREI-5B-xx до истечения срока межповерочного интервала. Если же изменение конфигурации и замена измерительного модуля в контроллере TREI-5B-xx была произведена ночью, то предприятие было вынуждено привлекать для поверки специалистов и в неурочное время. Следует отметить, что устройства TREI-5B-xx используются на объектах повышенной опасности (взрывоопасных объектах) и системах коммерческого учета нефтепродуктов, поэтому за соблюдением всех требований по обязательной поверке следили не только органы Госстандарта, но и органы Госгортехнадзора.
Принимая во внимание пожелания потребителей, все настроечные коэффициенты измерительных каналов были перенесены из ПЛК TREI-5B-xx непосредственно в измерительные модули. Сертификат об утверждении типа средств измерений был получен не на устройство, а на измерительные модули TREI-5B-М, обладающие самостоятельными метрологическими характеристиками.
Указанные меры позволили потребителю самостоятельно (без присутствия представителя органа государственной метрологической службы) производить перекомпоновку устройств TREI-5B-xx, связанную с заменой измерительных модулей TREI-5B-М, поскольку каждый из используемых для замены измерительных модулей имеет собственное свидетельство о поверке.
Сравнение модулей TREI-5B-M с существующими аналогами показывает (см. таблицу), что по метрологическим характеристикам они не уступают своим зарубежным аналогам, имеют широкие номенклатуру и диапазоны измеряемых величин, высокую точность измерений, достаточную для построения большинства автоматизированных систем контроля и управления ТП и систем коммерческого учета энергоресурсов (газа, нефти и нефтепродуктов, тепла и теплоносителя). Кроме того, модули TREI-5B-M имеют широкие рабочие условия для их применения.
Во-первых, модули могут применяться при температуре окружающего воздуха -40…60 С, что позволяет использовать их без дополнительного обеспечения температурного режима практически в любой части России.
Во-вторых, модули выпускаются в двух исполнениях - общепромышленном и взрывозащищенном. При этом во взрывозащищенном исполнении обеспечивается взрывозащита внешних цепей, подключаемых к платам вво-да/вывода, и внутренних, поскольку каждый модуль снабжен встроенным барьером взрывозащиты. Именно поэтому модули могут применяться на объектах с нормальными и пожаро/взрывоопасными условиями производства.
В-третьих, модули могут применяться в условиях значительных помех, поскольку обеспечивают высокую поме-хозащищенность - коэффициент ослабления помехи нормального вида >55 дБ, помехи общего вида частоты питающей сети и помехи общего вида постоянного тока >120 дБ.

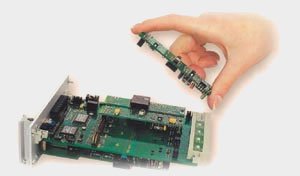

Конструктивно модули TREI-5B-M выполнены в виде унифицированных печатных плат, имеющих 14-контактный разъем, с помощью которого они соединяются с 8-,16- или 64- канальными платами ввода/вывода устройств программного управления TREI-5В-00, TREI-5В-01, TREI-5В-02, которые отличаются не только габаритными размерами, но и различной степенью защиты от пыли и влаги.
Подобная конструкция модулей TREI-5B-M и устройств программного управления TREI-5B-хх позволяет легко изменять конфигурацию построенных на их основе автоматизированных систем и комплексов. Для наиболее полного удовлетворения запросов заказчика, изготовителем предусмотрена возможность создания специальных измерительных каналов и вариантов конструктивной реализации устройств.
Первый тип специальных каналов обеспечивает возможность горячего резервирования (параллельного включения) модулей, что не только повышает надежность измерительных систем, но и позволяет осуществлять демонтаж модулей (без отключения питания системы) для профилактических целей, например, для периодической поверки.
Второй тип специальных каналов позволяет снизить стоимость автоматизированных систем, реализуемых на основе устройств программного управления TREI-5B, за счет подключения выходных сигналов от 16…64 датчиков к одному модулю аналогового ввода с помощью модулей мультиплексоров. Однако этот тип каналов применим лишь для медленно изменяющихся входных величин, поскольку периодичность опроса датчиков увеличивается пропорционально числу подключенных датчиков.
Модули совместно с поставляемым ПО (в составе устройств программного управления TREI-5B-xx) позволяют осуществлять преобразование сигналов от термометров сопротивления (подключаемых по трех и четырехпроводной схемам) и от термопар в код температуры в соответствии с международной температурной шкалой 1990 г. (МТШ-90) с нормированной погрешностью. На основе модулей преобразования сигналов от термометров сопротивления и от термопар в код температуры также могут быть построены специальные измерительные каналы.
Главной особенностью модулей, выгодно отличающих их от рассмотренных аналогов, является то, что каждый модуль выпускается в законченном виде и имеет нормированные метрологические характеристики, что существенно упрощает такие процедуры, как замена однотипных модулей и поверка автоматизированных систем, построенных на основе модулей.

Метрологические характеристики измерительных каналов средств измерений

Наименование средств измерений
  TREI–5B–M Symphony Harmony I/A Series RTU20 PLC GE Fanuc UDC Simatic S7–400 CENTUM CS1000
Устройства ввода тока
I, мА: 0…5; 0…20; 4…20; ±5; ±10 4…20 0…20; 4…20 4…20; ±5; ±10; ±20 0…20; 4…20
g, %: ±0,025 ±0,02 ±0,1 ±0,05…0,7 ±0,1…0,5 ±0,15 ±0,1
gд, %/10 оС: ±0,015 ±0,03 ±0,02 ±0,04…0,3 ±0,1 ±0,05 ±0,2
Устройства ввода напряжения
U, В: 0…5; 0…10; ±5; ±10 ±10 0…2; 0…5; 0…10 0…5; 0…10; ±5; ±10 0…5; 1…5; 0…10; 2…10 1…5; ±0,25; ±0,5; ±1; ±2,5; ±5; ±10 1…5; 0…10; ±10
g, %: ±0,025 ±0,1 ±0,2 ±0,05…0,3 ±0,25 ±0,05 4 мВ
gд, %/10 оС: ±0,015 ±0,02 ±0,3 ±0,04…0,3 ±0,1 ±0,03 8 мВ/10 оС
Устройства ввода напряжения (для термопар)
U, мВ: 0…19; 0…78; ±19; ±78 ±100 0…30; 0…60 –25…100; ±100 0…50; 10…50 ±25; ±50; ±80 -50…150; ±100
g, %: ±0,025 ±0,03 ±0,5 ±0,05…0,3 ±0,25 ±0,05 40 мкВ
gд, %/10 оС: ±0,015 ±0,015 ±0,04…0,3 ±0,1 ±0,03 80 мкВ/10 оС
градуировки: A; B; E; J; K; L; N; S; T E; J; K; L; N; R; S; T; U J B; C; E; J; K; N; R; S; T B; J; K; N; R; S; T; L B; R; S; T; E; N J; K; U; L -
Устройства ввода сопротивления (для термометров сопротивления)
R, Ом: 0…100; 0…200; 0…500 - 60…139; 80…119,5; 100…139,5; 100…179 - 0…48; 0…150; 0…300; 0…600; 0…5000 0…333; 0…30000
g, %: ±0,025 ±0,05 - - ±0,1…0,5 ±0,3 ±0,2
gд, %/10 оС: ±0,015 ±0,03 ±0,5 0,1 ±0,4 ±0,4
градуировки: Pt50; Pt100; Cu50; Cu100 Pt100; Ni120; Cu10 Pt100 Pt100; Pt1000; Ni120; Cu70 Pt100 Pl100; Ni100; Cu100 Pt100
Устройства ввода частоты, длительности и числа импульсов
измеряемые величины: N, f, T N f N N
fmax, кГц: 100 50 5 200…800 25 500 10
g: ±0,01 % ±0,03% ±5 Гц 1 импульс
Устройства вывода тока и напряжения
I, мА: 0…20; 4…20 4…20 0…20; 4…20 - 0…20; 4…20 0…20; 4…20; ±20 -
U, В: 0…10; 0…5; ±10 1…5 - 0…5; 0…10 0…10; 1…5; ±10
g, %: ±0,1 ±0,25 ±0,2…0,26
gд, %/10 оС: ±0,05 ±0,02 ±0,1 ±0,3…0,5
Рабочие условия применения
t, оС: –40…60 0,7…0 –25…70 0…60 0…55 0…60 0…50
