Контроллеры TREI-5B-04 предназначены для локальных и распределенных систем авто-матического контроля и управления технологическими процессами в ответственных системах на промышленных предприятиях с нормальным и взрывоопасным производством, а также для построения систем противоаварийных блокировок и защит.

АТТЕСТОВАННОЕ СРЕДСТВО ИЗМЕРЕНИЯ

  • PC-совместимая вычислительная платформа;
  • полная гальваническая изоляция от 1000 до 2500 В;
  • "горячая" замена модулей;
  • сертифицированные схемы резервирования контроллера;
  • широкий диапазон условий эксплуатации;
  • возможность построения систем блокировок и защит;
  • современная высоконадежная элементная база;
  • простая и удобная в обслуживании конструкция;
  • комплектация проектным путем "под заказ" потребителя.

ВЗРЫВОЗАЩИТА

    Контроллер имеет два исполнения:
  • общепромышленное (О);
  • взрывозащищенное (Ех).

Вид взрывозащиты – искробезопасная электрическая цепь (уровень ia).
Маркировка взрывозащищенного исполнения: [Exia]IIC.
Каждый канал ввода/вывода – активный барьер взрывозащиты, с индивидуальной гальванической развязкой.

СОСТАВ

ВАРИАНТЫ КОМПОНОВКИ

    Базовый комплект:
  • является наиболее типовым и подходит для большинства применений;
  • предполагает установку в каркасе контроллера модуля питания, мастер-модуля и модулей ввода/вывода;
  • для обмена с модулями ввода/вывода используется интерфейс ST-BUSM.
    Удаленное УСО:
  • не содержит мастер-модуля, управление осуществляется по интерфейсу ST-BUSM от базового комплекта;
  • служит для наращивания количества модулей ввода/вывода;
  • может располагаться как рядом с каркасом базового комплекта так и “по месту”.
    Удаленное УСО на базе модулей контроллера TREI-5B-05:
  • высокая вычислительная мощность мастер-модуля на базе PC в сочетании с преимуществами модулей контроллера TREI-5B-05;
  • модули УСО могут быть удалены от базового комплекта и расположены “по месту”.
    Вариант блока задатчика:
  • устройство с модулем питания и модулями задатчиков, в которые устанавливаются модули-мезонины, для питания внешних цепей;
  • приемущественно применяется во взрывозащищенных системах – там, где требуется искробезопасная электрическая цепь;
  • содержит гальванически изолированные каналы задатчиков тока и напряжения и может использоваться для питания внешних цепей в резервируемых и обычных системах.

ФУНКЦИИ

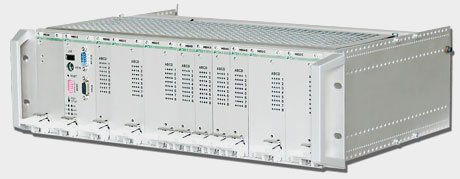

Контроллер TREI-5В-04™ – это компактное многофункциональное устройство автоматического контроля и управления в 19” конструктиве по ГОСТ Р МЭК 60297-3 с процессорным модулем на базе промышленной платы, поддерживающей стандартный интерфейс PC/104. Контроллер разработан для работы в ответственных системах, где требуется высокая надежность оборудования и позволяет производить многоуровневое резервирование: канал-модуль-каркас, включая мастер-модуль, модуль питания, а также интерфейсные каналы связи.

  • Обеспечивает непосредственный ввод и преобразование всех типов аналоговых и дискретных сигналов;
  • формирует управляющие воздействия под любые исполнительные механизмы;
  • автоматическое определение типов установленных модулей-мезонинов;
  • развитая система диагностики и сервиса;
  • мощная программно-аппаратная самодиагностика;
  • легкая интеграция с интеллектуальными модулями серии M900 (TREI-5B-05) как модулями УСО, так как протокол обмена по шине ST-BUSM контроллера TREI-5B-04 совместим с протоколом обмена контроллера TREI-5B-05.

ВАРИАНТЫ РЕЗЕРВИРОВАНИЯ

  • 100%-ое резервирование контроллеров;
  • резервирование модулей питания;
  • резервирование мастер-модулей;
  • резервирование или троирование модулей УСО;
  • резервирование отдельных модулей или каналов ввода/вывода;
  • резервирование LAN сети Ethernet;
  • дублирование шины обмена с модулями ввода/вывода ST-BUSM;
  • дублирование шин питания в каркасе;
  • многоуровневое резервирование: канал-модуль-каркас, включая мастер-модуль, модуль питания, а также интерфейсные каналы связи.

ОСОБЕННОСТИ

  • Монтаж в стандартную стойку 19”.
  • Возможность интеграции во все основные промышленные сети уровней LAN и Fieldbus.
  • Возможность как автономной работы, так и в составе АСУТП.
  • Технологическое программирование в стандарте IEC 61131-3.
  • Полная библиотека алгоритмов управления и регулирования.
  • Легкая интеграция с интеллектуальными модулями серии M900 (TREI-5B-05) как модулями УСО, так как протокол обмена по шине ST-BUSM контроллера TREI-5B-04 совместим с протоколом обмена контроллера TREI-5B-05.
  • Структура контролера повторяет структуру широко применяемого контроллера TREI-5B-02.
  • До 255 модулей УСО на интерфейсе ST-BUSM.
  • Возможность дублировать шины связи RS-485 в интерфейсах ST-BUSM с автоматическим выбором исправной шины.
  • Максимальное количество каналов на интерфейсе ST-BUSM – 8160.
  • Два интерфейса для обмена с модулями УСО – ST-BUSM 1 и ST-BUSM 2 (в M841E).
  • Унифицированная разводка сигналов по разъему модулей ввода/вывода всех типов (простой переход на другой тип модуля).
  • Питание контроллера – от сети 220 В либо от 24 В.
  • Питание модулей контроллера от +5 В либо от +24 В.
  • Различные варианты компоновки контроллера с возможностью построения распределенной структуры.
  • Возможность организации мультимастерной системы.
  • Дополнительные особенности конструктива модулей для удобства установки в каркас.
  • Простая и безопасная установка и снятие модулей.

ГАРАНТИИ ПОСТАВЩИКА

Поставка устройств потребителю производится со склада ТРЭИ ГМБХ в России. Фирма обеспечивает гарантийное и сервисное обслуживание установленных устройств и по согласованию с потребителями организует их сопровождение и послегарантийное обслуживание.

КОНСТРУКТИВЫ

По желанию заказчика фирма ТРЭИ ГМБХ обеспечивает комплектную поставку контроллеров в специальных конструктивах – шкафах со степенью защиты до IP65 (ГОСТ 14254-80). Предусмотрена широкая номенклатура навесных и напольных шкафов с односторонним и двухсторонним доступом, со стеклянными и металлическими дверями.
Возможно секционирование (наращивание) шкафов с установленными в них контроллерами.
В шкаф с контроллерами дополнительно могут устанавливаться: кондиционеры, вентиляторы, лампы освещения, принадлежности для монтажа кабелей (клеммники, кабелегоны и пр.).
Возможна установка дополнительных блоков питания внешних цепей и вторичной аппаратуры потребителя.

ОБЩИЕ ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

Количество каналов ввода/вывода дискретных и аналоговых: до 8160
Количество модулей ввода/вывода на интерфейс ST-BUSM: до 255
Тип процессора: Pentium, AMD Geode LX PC104+ (400 MHz)
Энергонезависимое ОЗУ (SRAM), МБ: 1
Flash-диск: от 32 MБ до 2 ГБ
Стандартный интерфейс PC/104-Plus: до 3-х модулей
Шина ST-BUSM: RS-485 (полный дуплекс, полудуплекс, дублированный полудуплекс)
Скорость обмена по шине ST-BUSM, кбит/c: 2,4 / 9,6 / 19,2 / 115,2 / 250 / 625 / 1250 / 2500
Максимальная длина шины ST-BUSM, м: 1200 (без повторителей)
Диагностика работоспособности: WATCHDOG таймер от 0,1 с до 15,6 с
Встроенные энергонезависимые часы реального времени: мастер M841Е: есть
интеллектуальные модули ввода/вывода: опционально
Индикация входов/выходов: по каждому каналу
Подключаемые устройства: VGA-монитор, АТ-клавиатура
Каналы связи с внешними устройствами: RS-232, RS-485, Ethernet, USB
Конструктивы: 19’’ стандарт ГОСТ Р МЭК 60297-3
Размеры плат, мм: 3U (100x160)
Электрическая прочность изоляции относительно цепей питания, В: ST-BUSM, RS-485, RS-232: не менее 1000
каналы ввода/вывода: не менее 2500
Возможность расширения дополнительными каналами связи различного типа: есть
Рабочий диапазон температуры окружающего воздуха, °C: типовой: от 0 до 60
опционально: от -60 до 60
Номинальное напряжение питания: 220VAC/DC; 24VDC
Частота переменного тока, Гц: 50±1
Допустимые отклонения напряжения питания: 95-264 AC; 18-36 DC
Наработка на отказ: 75000 часов
Уровень и вид взрывозащиты: [Ex ia] IIC
Степень защиты оболочки: IP20; IP65
