• создание телемеханизированной системы управления замерными установками, обеспечивает рационализацию и стабилизацию режимов работы технологического оборудования;
• обеспечение безаварийной эксплуатации технологического оборудования с минимальными теплоэнергетическими затратами;
• внедрение высокоэффективной и надежной человеко-машинной системы контроля и управления на базе промышленных программируемых контроллеров и современных информационных технологий, обеспечивающей возможность:
  • визуального контроля за ходом технологического процесса с рабочего места оператора;
  • документирования отчетов.

Технико-экономическими целями создания системы являются:
• обеспечения эффективности управления технологическим процессом, учета наработки замерных установок;
• снижения потерь за счет автоматизации технологических процессов.

Месторождение им. Б.Жоламанова находится в Атырауской области Кызылгоинском районе.

Использование

Система делится на три уровня: 1) нижний, 2) средний, 3) верхний.
На нижнем (полевом) уровне предусматривается сбор информации о состоянии параметров технологических процессов объекта управления и передача ее на средний уровень.

Средний уровень включает в себя комплекс программно технических средств состоящий из:
• программируемого логического контроллера TREI-5B-05;
• коммуникационных устройств радио-ethernet на базе оборудования Motorola Canopy;
• блоков питания;
• контроллера TREI-5B-05 выполняющего следующие функции:
  • сбор информации с КТС нижнего уровня;
  • первичное преобразование полученных данных и архивирование;
  • формирование управляющих воздействий автоматически - по заданным алгоритмам;
  • формирование управляющих воздействий по заданию с верхнего уровня.

Верхний уровень состоит из, комплекса программно технических средств АСУ ТП представляющий собой сервер, АРМ оператора, включающий в себя:
• операторскую станцию на базе персонального компьютера;
• монитор LCD 22";
• операционную систему MS Windows XP Pro Rus;
• MS Office 2007.

Для организации обмена данных между контроллером телемеханизации M932C и SCADA-системой SIEMENS WINCC используется программное обеспечение TREI UNIMOD PRO устанавливаемое на АРМ оператора и сервер сбора данных. Интеллектуальный модуль M932C не имеет собственного интерфейса Ethernet и для связи с другими интеллектуальными модулями, мастер-модулями используется шина ST-BUS. Для электрического, программного согласования шины ST-BUS и Ethernet используется преобразователь MOXA NPORT.

Принятые проектные решения обеспечивают:
• автоматический и дистанционный контроль управления за технологическими процессами и операциями;
• поддержание оптимальных режимов технологического процесса и сигнализацию при отклонениях от этих режимов;
• технологические и аварийные блокировки при отклонениях от оптимальных режимов работы оборудования;
• повышение надежности производственных процессов и безопасности при эксплуатации технологического оборудования;
• улучшение условий труда и уровня эксплуатации объекта в целом.

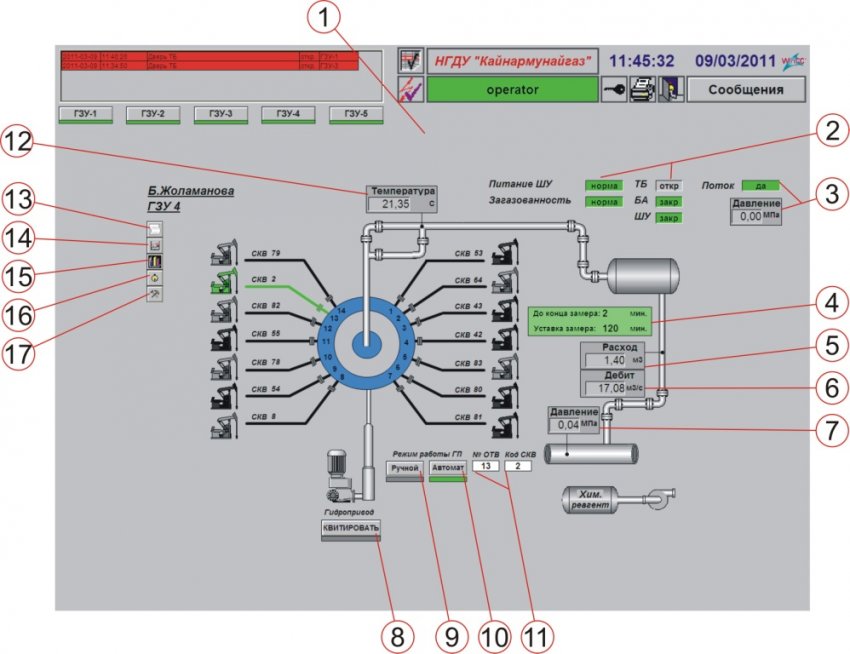

Рис. 1. Общая схема ЗУ.

На рисунке 1 общая схема ЗУ отображаются технологические параметры АГЗУ которые передают текущее состояние работы установки.

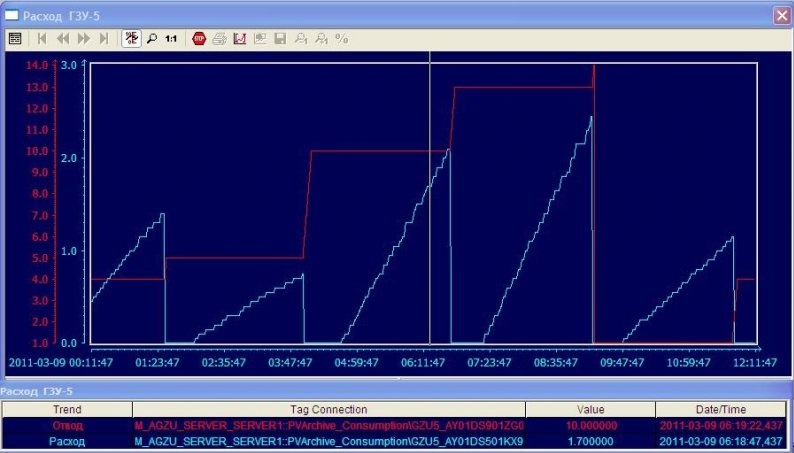

Рис. 2. Окно трендов расхода.

В данном окне оператор имеет возможность отследить изменения расхода за определенный период времени что позволяет вести наиболее подробную статистику дебитов скважин.

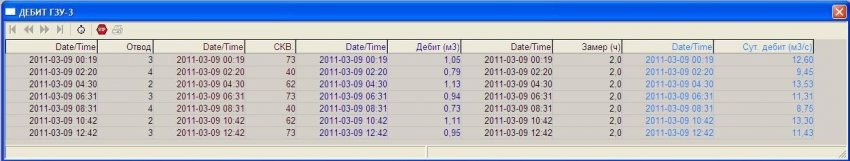

Рис. 3. Окно дебита ГЗУ.

В данном окне показываются значения дебита за период замера и среднесуточного дебита по скважинам в м3 за последние сутки. Так же возможен выбор конкретного времени суток в окне на рисунке 4.

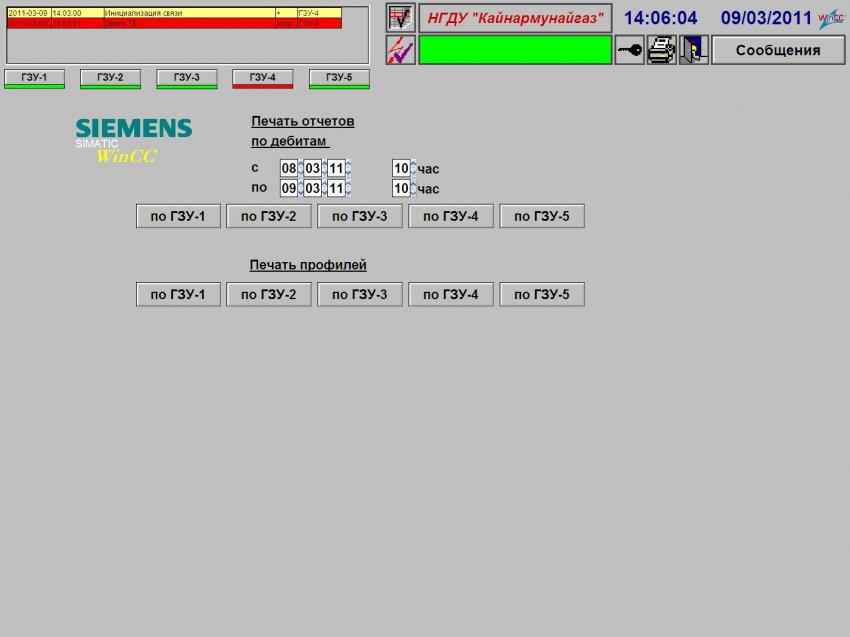

Рис. 4. Экран печати отчетов.

Экран печати отчетов на рис.4 позволяет просмотреть отчет по дебиту за более длительное время путем выбора определенного периода, глубина архива в данной системе составляет 5 лет.
Самым главным аспектом данного проекта является исследовательская работа по сопряжению двух программных продуктов SCADA-системы SIEMENS WinCC и инструментальной системы UNIMOD PRO на базе контроллера TREI5B-05 по средством беспроводной связи Motorolla CANOPY.
Производство и сборка оборудования системы телеметрии осуществлялась на производственной базе ТОО «TREI-караганда» в г.Караганда.
Необходимо отметить тот факт, что работа по данному проекту проводилась исключительно специалистами ТОО «TREI-Караганда».
