Автоматизированная система диспетчерского управления электроcнабжением (АСДУ ЭС) на шести РП и ГПП

АО "Алюминий Казахстана" г. Павлодар – Заказчик
Цель создания АСДУ ЭС:
Обеспечение процесса оперативного контроля и управления распределением и потреблением электроэнергии, технический учет электроэнергии, cинхронизация времени в микропроцессорных устройствах РЗА.

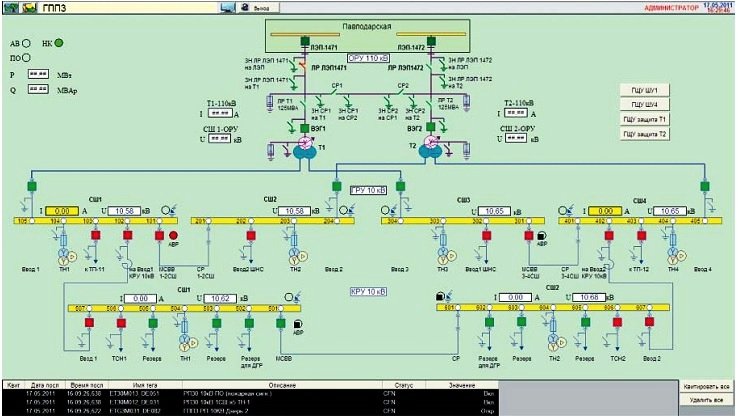

Рис. 1. Мнемосхема АСДУ ЭС ГППЗ.

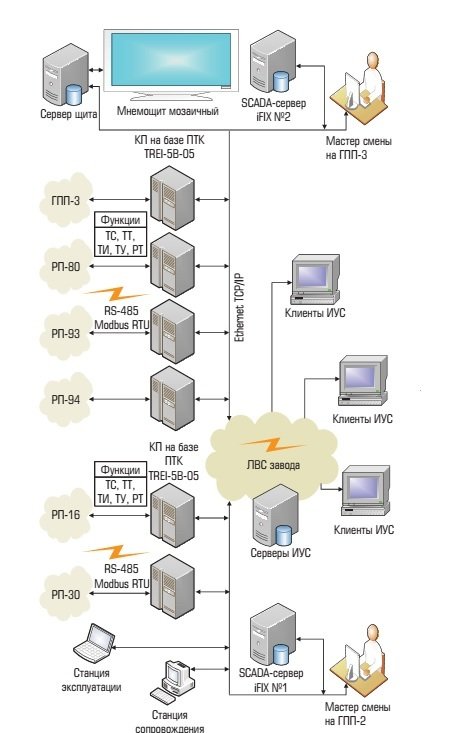

Рис. 2. Структурная схема АСДУ ЭС.

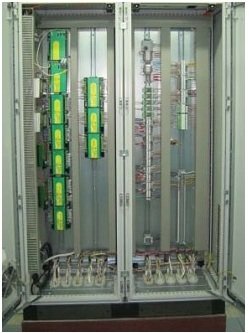

Рис. 3. Компоновка ПТК TREI–5B-05 в шкафу КП на РП94.

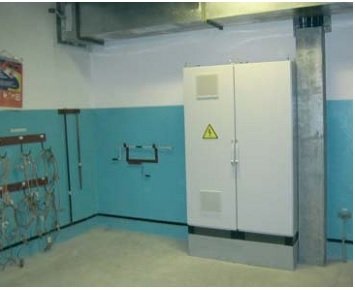

Рис. 4. Расположение ПТК TREI–5B-05 на ГППЗ.

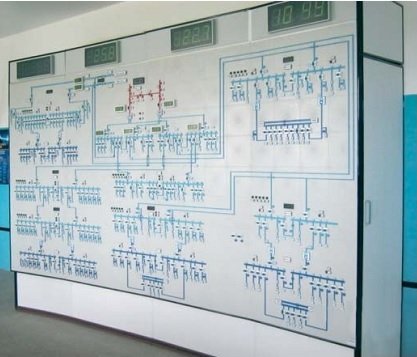

Рис. 5. Мозаичный мнемощит на ГППЗ.
