Проектирование АСУТП НС 2-го подъема (ТОО Казсода).

ТОО КПИИ Изыскатель – заказчик.

    Целью проектирования является разработка АСУТП на базе современных программно-технических средств, обеспечивающей:
  • устойчивую работу технологических объектов НС;
  • сокращение времени работы на холостом ходу технологического оборудования;
  • повышение оперативности контроля и улучшение условий труда эксплуатационного персонала;
  • своевременное предоставление оперативному персоналу достоверной информации о ходе технологического процесса.

АСУТП предназначена для централизованного и дистанционного контроля за состоянием объектов, действиями оперативного персонала, режимов работы оборудования, осуществления предупредительной и аварийной сигнализации, реализации защит и блокировок, оперативного производства необходимых включений, отключений и переключений.
Насосная станция 1-го подъема, производительностью 1000 м3/ч (1200 м3/ч при пожаре), предназначена для напорной подачи воды, забираемой из канала, на площадку завода ТОО «Казсода» с требуемым напором30,0 м водяного столба. Отнесена к 1-ой категории надежности, оборудована четырьмя центробежными насосами двустороннего входа марки 1Д 630-90а, из которых 2 рабочих и 2 резервных.
Пуск насосных агрегатов производится с применением схем автоматического регулирования, управления и контроля за технологическими процессами.
Для удаления дренажных и аварийных вод в машзале выполняются лотки и приямок, устанавливаются два вихревых самовсасывающих насоса марки ВКС-2/26, из которых 1 рабочий и 1 резервный.
Задвижки 30ч906бр на всасывающих и напорных трубопроводах у насосов приняты с электроприводом.
Для измерения объемного расхода и коммерческого учета технической воды на каждом напорном трубопроводе, на прямых участках, в колодцах, за пределами насосной станции установлены 2 расходомера. На хозяйственно-питьевые нужды установлен один расходомер для измерения объемного расхода и коммерческого учета.
Основными операциями, выполняемыми на насосной станции 1-го подъёма завода кальцинированной соды в Павлодарской области, являются поддержание системы водоснабжения при помощи сетевых насосов и электрифицированных задвижек. Требуется поддерживать заданный уровень давления в сети и расход воды на потребителя, а также работоспособность технологического оборудования (насосов и электрозадвижек), срабатывание блокировок и защит.

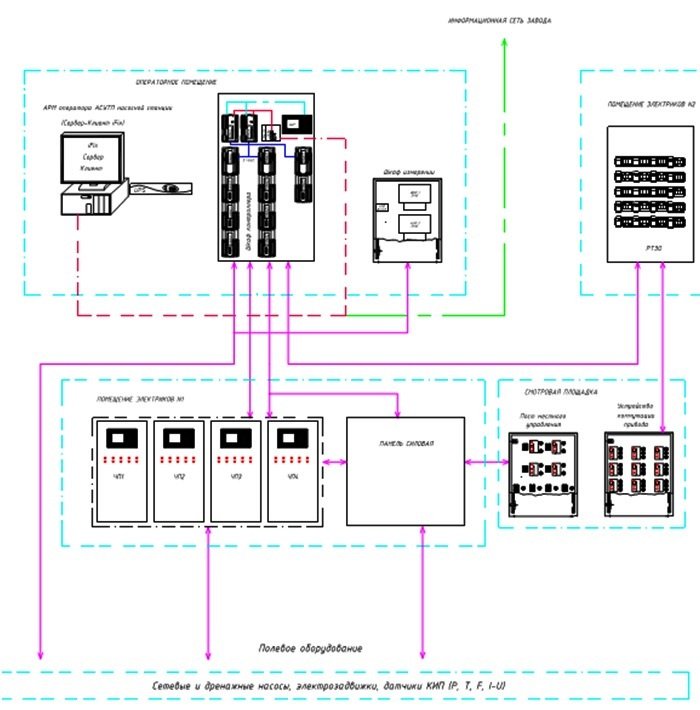

Рис. 1. Структурная схема КТС.
